Bungard CCD/ATC

Bungard CCD/ATC (자동 툴 교환)

(Bungard Computer Controlled Drilling machine with Automatic Tool Change)

  장점

• X,Y,Z      축 Stepper Motor 제어 방식
• 가장 효과적인 방법으로(화학적인 방법을 사용하지 않고) 저렴하고, 빠른 시간내에 원하시는 샘플을 만들어 볼 수 있습니다.
• 파손된 드릴 비트 검사, 드릴 비트의 길이 검사, 드릴 비트가 정확히 장착되었는지 검사
• Vacuum      cleaner(Option)
• Depth      Limiter를 장착하여 굴곡이 심한 동판도 완벽한 밀링 작업이 가능
• 최대 15개의 툴 자동 교환 및 드릴 비트의 파손 및 길이 측정

Bungard CCD 장비 소개 동영상 다운로드  약 235MB

특 징

자동 툴 교환 (Auto Tool Change)

15 Positions + Drill Break Detector

PCB 가공기 드릴 비트(툴)들을 자동으로 최대 15개까지 자동 교환을 할 수 있는 현존 PCB 가공기 중에서 유일한 모델이다.

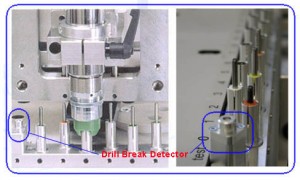

또한 자동 툴 교환에서 문제가 되는 비트(툴)의 파손 유무와 자동 드릴 비트들의 길이의 척도가 되는 고무링의 위치 변화에 따른 체크 없이 진행되어 불량 가공이 되는 문제점들을 아래의 이미지에서 보는바와 같이 맨 좌측에 드릴 파손 유무 등을 측정하는 센서(Drill Break Detector)가 있어 툴 교환 후 툴의 파손 유무를 체크하고 가공을 시작하는 기능을 가지고 있다.

Bungard CCD / ATC 규격
